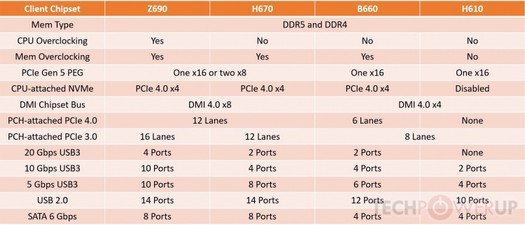

인텔은 2022년 1월 Alder Lake 데스크탑 프로세서용 저가형 마더보드 칩셋을 공개할 예정입니다. 하지만 Intel H670, B660, H610 로직 시스템에 의한 초소형 회로의 특성은 이미 잘 알려진 제보자 @momomo_us 덕분에 알려지게 되었습니다.
플래그십 Intel Z690 칩셋 기반 마더보드와 마찬가지로 Intel H670, B660 및 H610 칩셋 기반 마더보드는 DDR5 및 DDR4를 모두 지원합니다. 이전과 마찬가지로 프로세서 오버클럭킹 가능성은 이전 시스템 로직 세트가 있는 마더보드에서만 사용할 수 있습니다. RAM의 경우 Z690 칩셋이 탑재된 마더보드 외에도 H670 및 B660 마더보드에서도 오버클럭이 가능합니다. 시스템 로직 H610의 가장 낮은 세트를 기반으로 하는 모델은 이 작업을 수행할 수 없습니다.
모든 칩셋은 PCIe 5.0을 지원합니다. 그러나 모든 보드 모델이 이 기술을 구현하지는 않는다는 점에 유의해야 합니다. Z690 및 H670 칩셋이 있는 마더보드에서는 최대 2개의 PCIe 5.0 슬롯을 기대할 수 있습니다. 하나의 커넥터를 사용하는 경우 x16 모드에서 작동합니다. 2개의 비디오 카드를 설치할 때 구성은 2 x8과 같습니다. 결과적으로 B660 및 H610 칩셋이 있는 마더보드 모델은 PCIe 5.0 슬롯 1개로 제한됩니다. Alder Lake 플랫폼은 M.2 드라이브용 PCIe 4.0 레인 4개도 제공합니다. 그러나 H610 칩셋에는 이 기능이 없습니다.
Alder Lake 플랫폼은 DMI 버스의 대역폭을 두 배로 늘렸습니다. 이전 세대 Intel Rocket Lake-S 프로세서에는 7.88GB/s에서 8개의 DMI 3.0 레인이 있었지만 Alder Lake는 15.66GB/s에서 8개의 DMI 4.0 레인을 사용합니다. @momomo_us에 따르면 이는 Intel Z690 및 H670 칩셋이 탑재된 마더보드에만 해당됩니다. B660 및 H610 칩셋이 있는 모델에는 4개의 DMI 4.0 버스 레인만 할당되어 여유 PCIe 레인 수가 줄어듭니다.
Intel Z690은 12개의 PCIe 4.0 및 16개의 PCIe 3.0 레인을 지원하는 반면 H670 칩셋은 12개의 PCIe 4.0 및 12개의 PCIe 3.0 레인을 지원하며 B660은 6개의 PCIe 4.0 레인과 8개의 PCIe 3.0 레인 구성을 제공하지만 H610은 8 PCIe 3.0 레인. 평소와 같이 커넥터의 하나 또는 다른 구성을 선택하는 것은 마더보드 제조업체에 따라 다릅니다.
시니어 Intel Z690 칩셋은 최대 4개의 USB 3.2 Gen 2x2 Type-C(20Gb/s) 포트, 최대 10개의 USB 3.2 Gen 2(10Gb/s), 최대 USB 3.2 Gen 1(5Gb/s) 지원을 제공합니다. s) 및 최대 14개의 USB 2.0. 최신 Intel 600 시리즈 칩셋은 더 적은 수의 커넥터를 지원합니다. 동시에 Intel H610은 USB 3.2 Gen 2x2 Type-C(20Gb/s)를 지원하지 않습니다.
표준 SATA 드라이브를 연결하기 위한 커넥터 수도 칩셋마다 다릅니다. Intel Z690 및 H670 기반 마더보드는 최대 8개의 SATA 3 커넥터를 탑재할 수 있지만 Intel B660 및 H610 기반 모델은 최대 SATA 3 커넥터 수를 4개로 줄였습니다.
2021-12-07 15:12:04
작가: Vitalii Babkin
