Alder Lake 프로세서는 게임 워크로드뿐만 아니라 워크로드에도 최고의 CPU가 되도록 하는 중요한 양의 새로운 기술을 가져왔습니다. 인텔이 특별히 주목하는 중요한 혁신 중 하나는 DDR5 SDRAM 지원입니다. 유효 주파수의 증가 덕분에 차세대 메모리는 프로세서가 데이터에 액세스할 때 처리량을 눈에 띄게 증가시켰으며, 이는 아마도 Alder Lake의 성공 요소 중 하나였을 것입니다. 웹에서 찾을 수 있는 최신 인텔® 프로세서(3DNews 포함)에 대한 대부분의 리뷰는 DDR5 SDRAM을 사용하여 수행되고 LGA1700 프로세서 소켓이 있는 시장의 모든 주력 마더보드는 이 특정 유형의 메모리.
그러나 실제로 새로운 시스템의 자체 조립과 관련하여 Alder Lake용 DDR5 SDRAM을 구입하는 것은 다소 복잡하고 비용이 많이 드는 작업입니다. 이러한 메모리는 실제로 판매되지 않으며 표시되는 경우 비용이 동일한 용량의 고품질 DDR4 SDRAM보다 1.5배에서 2배 높은 것으로 판명되었습니다.
그러나 다행스럽게도 Alder Lake 프로세서에는 DDR5 SDRAM 지원과 함께 일반적인 DDR4 SDRAM과의 호환성을 유지하는 유연한 메모리 컨트롤러가 있습니다. 이 지원은 마더보드 수준에서 구현됩니다. 매장에서 구입할 수 있는 LGA1700 마더보드에는 DDR5 및 DDR4용 DIMM 슬롯이 있는 마더보드가 있습니다(동시에 둘 다 아님). 따라서 DDR5에 돈을 쓰는 것이 적절하지 않다고 생각하는 사용자는 시스템에 과거 표준의 공통 메모리를 갖춘 새로운 프로세서를 장착할 수 있습니다.
자연스러운 질문이 발생합니다. DDR4 SDRAM을 선택하더라도 Alder Lake의 몇 가지 중요한 이점은 손실되지 않습니다. 이 자료에 대한 답은 DDR4 및 DDR5로 작업할 때 새로운 프로세서의 동작을 실제로 비교할 것입니다. DDR4는 실제로 작동 주파수가 더 낮고 결과적으로 대역폭이 더 낮지만 동시에 지연 시간에서 약 1.5배의 이점을 제공할 수 있기 때문에 자세한 연구가 필요합니다. 다시 말해, DDR4와 DDR5의 대결은 Alder Lake와 기타 최신 프로세서의 성능에 보다 강력하게 영향을 미치는 요소(대기 시간 또는 대역폭)를 식별하는 것으로 귀결됩니다.
일반적인 DDR4-3600 CL16 모듈이 있는 이중 채널 메모리 하위 시스템은 약 57GB/s의 최대 대역폭과 8.9ns의 CAS 대기 시간을 제공합니다. 동시에 매우 빠른(현대 표준에 따른) DDR5-6000 CL36 모듈의 메모리 하위 시스템은 12ns의 대기 시간으로 96GB/s를 생성할 수 있습니다. 이 간단한 예에서 이런 종류의 메모리나 그 종류의 메모리의 장점에 대한 명확한 결론이 없을 가능성이 높다는 것을 잘 알 수 있습니다. 일부 애플리케이션의 경우 단위 시간당 더 많은 데이터를 수신하는 것이 더 중요하지만 일부 애플리케이션의 경우 데이터가 더 빨리 도착하는 것이 더 중요합니다. 동시에 메모리 하위 시스템 매개 변수의 차이로 인해 볼륨이 30MB에 달하는 Alder Lake의 대용량 L3 캐시를 부분적으로 매끄럽게 만들 수 있습니다. 이 모든 것은 Alder Lake를 기반으로 시스템을 구축할 때 선택 사양인 DDR5를 찬성하는 주장으로 받아들여질 수 있으며 실제로 확인을 받으면 많은 매니아를 위한 LGA1700 에코시스템에 진입하기 위한 임계값이 크게 감소합니다. 모든 것을 제대로 확인하는 것만 남아 있으며 DDR4로 Alder Lake를 테스트하는 데 반대하지 않았지만 반대로 이 테스트에 필요한 전체 장비 세트를 제공한 Intel과의 파트너십 프로젝트의 일부로 수행할 것입니다.
DDR5 SDRAM이 정말 좋은 이유:

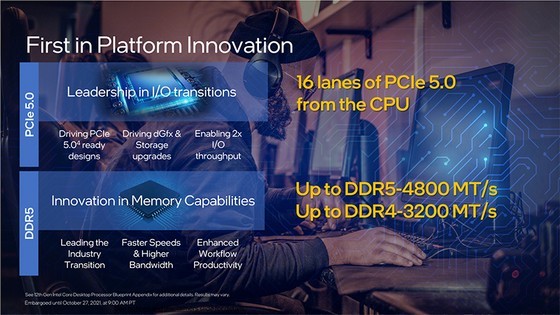

Alder Lake 프로세서 제품군 발표 당시 인텔은 DDR5 SDRAM 지원을 중요한 이점 중 하나로 꼽았습니다. 새로운 유형의 메모리에 대한 추상적인 "혁신", 데스크탑 플랫폼 구현에 대한 회사의 리더십, 주파수 및 대역폭의 상당한 증가에 대한 논쟁이 있었습니다. 그러나 사용자들은 이러한 주장을 회의적인 시선으로 바라보았습니다. 그들은 DDR5 고유의 대기 시간과 Alder Lake 사양에 선언된 새로운 유형의 모듈의 지원 주파수가 최신 DDR4 SDRAM이 처리할 수 있는 주파수에서 그리 멀지 않다는 사실을 분명히 좋아하지 않았습니다.
12세대 Core™ 프로세서의 사양을 보면 DDR5-4800 호환성만을 약속합니다. 기껏해야 상점에서 제공되는 이러한 유형의 모듈은 36-36-36-72의 타이밍 체계를 제공할 수 있지만 38-38-38-76 또는 40-40-40-76이 될 가능성이 더 큽니다. 예를 들어 지연 시간이 16-18-18-36인 DDR4-3600 또는 타이밍이 19-19-19-43인 DDR4-4400을 오버클러킹하는 것과 같이 아주 일반적인 메모리의 배경에 대해 이러한 매개변수가 있는 DDR5는 실제로 창백해 보입니다.
그러나 모든 것이 그렇게 슬픈 것은 아닙니다. 첫째, 메모리 제조업체는 이미 최대 6000MHz 주파수의 DDR5를 제공할 준비가 되어 있으며 이러한 메모리는 사양에 반영되지는 않았지만 문제 없이 데스크톱 Alder Lake 프로세서와 호환됩니다. 그리고 두 번째로, 훨씬 더 중요한 것은 DDR5가 데이터 전송 빈도의 직선적 증가만을 의미하는 것은 아니라는 것입니다. 사실, 새로운 표준은 효율성이 증가하는 덕분에 메모리 하위 시스템의 아키텍처와 논리에 상당한 변화를 가져옵니다. 예를 들어 Micron에 따르면 DDR4 SDRAM과 동일한 주파수에서 작동하는 DDR5는 실제로 36% 더 많은 데이터를 전송할 수 있으며 DDR4-3200에서 DDR5-4800으로 전환하면 실제로 관찰되는 대역폭이 87% 증가합니다.
그러나 그러한 성장률은 어디에서 갑자기 오는 것 같습니까? 이것을 이해하기 위해서는 메모리 종류의 이름에 들어가는 주파수가 사실 메모리 자체의 주파수가 아니라는 것을 기억할 필요가 있습니다. 소형 커패시터 어레이인 랜덤 액세스 메모리의 코어는 수년 동안 약 200MHz의 거의 동일한 저주파에서 작동해 왔습니다. 메모리 모듈 인터페이스의 유효 주파수만 증가하고 있으며, 이는 DRAM 장치를 가속화해도 전혀 보장되지 않고 그 수를 늘리는 것, 즉 병렬 처리를 증가시킴으로써 보장됩니다.
이것은 정확히 DDR4에서 DDR5로의 전환에서 일어난 일입니다. 새로운 메모리 모듈은 2배 많은 뱅크 그룹(8 대 4)을 제공하지만 그룹의 뱅크 수는 이전과 동일하게 유지됩니다(4). 그리고 이것은 2배 더 빠른 메모리 버스를 데이터로 채울 수 있을 뿐만 아니라, 뱅크 그룹의 수가 증가하면 동시에 더 많은 페이지를 열어둘 수 있으므로 트랜잭션 효율성이 증가합니다. 대기 시간이 짧은 간단한 구성표를 사용하여 데이터에 액세스할 가능성.
메모리 인터페이스의 주파수 증가, 즉 메모리 버스를 통해 전송되는 정보 밀도는 전송에 사용되는 패킷 길이를 두 배로 늘리는 또 다른 간단한 기술로 제공됩니다. DDR4 SDRAM에서 하나의 패킷에 데이터 버스에서 8개의 연속 전송이 포함된 경우 DDR5에는 그 중 16개가 있으므로 유효 속도가 증가하여 모듈 이름에 다음 형식으로 정확하게 표시됩니다. 네 자리 숫자.
그러나 이때 패킷 크기가 과도하게 증가하는 문제가 있었다. 기존 메모리 모듈의 데이터 버스 너비는 64비트이며 하나의 패킷에 16개의 전송을 결합하면 한 번에 128바이트의 데이터가 모듈에서 나옵니다. 최신 프로세서의 관점에서 이것은 캐시 메모리 라인의 길이가 절반인 64바이트이기 때문에 매우 불편한 볼륨입니다. 이러한 불일치를 제거하기 위해 DDR5 아키텍처에 또 다른 근본적인 변경이 이루어졌습니다. 각 모듈의 64비트 버스는 두 개의 독립적인 32비트 부분으로 분할되었습니다.
즉, 단일 물리적 DDR5 모듈은 단일 PCB 조각에 조립된 32비트 버스가 있는 두 개의 독립적인 모듈로 논리적으로 구성됩니다. 따라서 DDR5에서는 이중 채널 액세스 모드가 하나의 모듈 내에서 구현됩니다. 그리고 DDR4에 비해 DDR5의 장점에 대해 이야기할 때 가장 먼저 주목하는 것은 유효 주파수를 높이는 것 외에도 이러한 혁신입니다. 그러나 하나의 64비트 채널이 32비트 너비의 두 채널로 대체되기 때문에 이것이 실제로 데이터 전송 속도의 증가를 가져오지 않는다는 것을 이해해야 합니다. 그러나 이러한 조직은 모듈의 절반으로 동시에 두 가지 다른 작업을 수행할 수 있다는 사실 때문에 여전히 특정 이점을 제공할 수 있습니다. 이전에는 그러한 가능성이 없었습니다.
DDR5 효율성의 추가 증가는 이러한 메모리가 은행의 셀에서 정보를 "새로 고침"하는 법을 배웠기 때문에 달성되었지만 이전에는이 작업이 모든 은행에 대해 한 번에 수행되었습니다. 메모리 셀의 전하 재생은 데이터 안전성을 보장하며 설정된 간격으로 반복해야 합니다. DDR4의 이 프로세스는 다른 모든 작업을 종료해야 했으며 실제로는 유용한 작업을 주기적으로 차단했습니다. DDR5 메모리에서는 그룹의 다른 뱅크에 대해 하나씩 재생성을 수행할 수 있게 되었으며 나머지 뱅크는 참조용으로 남아 있습니다. 이는 DDR5 성능을 추가로 6-9% 증가시킵니다.
그러나 결국 DDR5의 모든 아키텍처 변경은 데이터 전송 주파수의 증가와 버스의 보다 효율적인 사용 측면에서 속도를 증가시킵니다. 동시에 지연 문제는 우회됩니다. 그리고 이것이 왜 그렇게 되는지 아주 명백합니다. 이 특성으로 할 수 있는 일은 없습니다. 기본 DRAM 코어의 대기 시간과 이전보다 더 긴 데이터 패킷을 형성하는 데 걸리는 시간 때문입니다.
Alder Lake 메모리 컨트롤러 기능:
Alder Lake 프로세서가 DDR5 SDRAM의 모든 잠재력을 실현하기 위해 두 개의 듀얼 채널 메모리 컨트롤러가 장착되어 있습니다. 즉, 일반적인 의미에서 각 "채널"에 대해 하나의 컨트롤러(가장 일반적인 경우 모듈당 컨트롤러)입니다. DDR4 SDRAM이 Alder Lake 프로세서가 있는 시스템에서 사용되는 경우 두 컨트롤러 각각에서 첫 번째 채널만 사용됩니다. 시스템이 DDR5 SDRAM을 사용하는 경우 각 컨트롤러의 두 채널은 모듈 내에서 구현된 32비트 하위 채널 쌍과 함께 작동합니다. 즉, DDR5 SDRAM을 사용하면 Alder Lake 프로세서 기반 시스템에서 4채널 메모리 모드를 활성화할 수 있지만 DDR4 SDRAM을 사용할 때는 2채널 모드만 사용할 수 있습니다. 그러나 잊지 마십시오. 두 경우 모두 메모리 버스의 총 너비는 128비트로 동일하게 유지됩니다. DDR5의 경우 4개의 32비트 채널로 구성되고 DDR4의 경우 2개의 64비트 채널로 구성된다는 점입니다.
또 다른 요점은 메모리 컨트롤러의 주파수를 메모리 버스의 주파수와 연결하고 Rocket Lake에 도입된 승수를 사용하는 것입니다. 이전 세대의 프로세서에는 이러한 승수가 2개 있었고 현재 세대에는 이미 3개가 있습니다. 이들은 코드명 Gear 1, Gear 2 및 Gear 4이며 실제로 메모리 버스가 메모리 컨트롤러(Gear 1)의 주파수와 동일하거나 두 배(Gear 2) 또는 4배의 주파수에서 작동할 수 있도록 합니다. 더 높은 (기어 4) ... 이러한 디바이더의 필요성은 CPU의 일부인 메모리 컨트롤러에 도달할 수 있는 최대 주파수가 제한되어 있고 그 상한이 메모리 모듈, 특히 DDR5 SDRAM이 가능한 속도보다 훨씬 낮기 때문입니다. .
Rocket Lake 프로세서에서 성능 측면에서(즉, 동기 모드에서) 가장 효율적인 Gear 1 배율기를 선택할 때 가능한 최대 메모리 모드는 DDR4-3600 또는 운 좋게도 DDR4-3733이었습니다. Alder Lake에서 메모리 컨트롤러는 좀 더 유연해졌으며 4.0GHz에 가까운 주파수를 따를 수 있습니다. 그럼에도 불구하고 컨트롤러가 자동으로 Gear 1에서 Gear 2 모드로 전환하는 경계는 공식적으로 여전히 3.6GHz로 유지되었습니다. 요약하면, 기본 설정을 사용하면 최대 DDR4-3600 모듈에 대해 Alder Lake에서 동기식 메모리 모드를 사용할 수 있지만 Gear 1에서 수동 구성을 사용하면 DDR4-4000도 작동하게 할 수 있습니다. 다행히도 LGA1700 기반 거의 모든 마더보드의 BIOS에서 사용자 요청에 따라 컨트롤러 모드를 전환할 수 있습니다.
더 빠른 DDR4 메모리로 전환하려면 어떤 경우에도 동기화를 포기하고 Gear 2 모드로 전환해야 합니다. 이 모드를 포함하면 이전과 마찬가지로 메모리 하위 시스템의 성능에 약간의 패널티가 부과됩니다. 이러한 이유로 Alder Lake와 함께 고속 DDR4를 사용하는 것은 좋은 생각이 아닙니다. 동기식 Gear 1을 넘어서서 DDR4-3600 또는 DDR4-4000을 사용하는 것으로 제한하지 않는 것이 훨씬 더 합리적입니다.
그러나 DDR5에서는 상황이 완전히 다릅니다. 가장 단순한 모듈의 주파수는 DDR5-4800 마크에서 시작하므로 원칙적으로 Gear 1 동기 모드를 사용할 수 없습니다. 따라서 모든 DDR5의 경우 Gear 2 메모리 버스 주파수 배가 모드를 사용해야 합니다. 현재 사용 가능한 모든 DDR5 모듈에 적용할 수 있으며 프로세서가 DDR5 SDRAM 지원.
Gear 4의 4배 메모리 배율도 실행 가능하지만 지금 사용하는 것은 의미가 없습니다. 활성화 시 성능에 부과되는 패널티가 Gear 2 배율보다 높기 때문에 메모리 컨트롤러 주파수가 Gear 2 모드, 즉 DDR5보다 빠르지 않은 경계 값에 도달한 경우에만 필요할 수 있습니다. 주파수가 7200MHz 표시를 넘어 ...
한 가지 더 자세히 기록해야 합니다. 메모리 컨트롤러 작동 주파수는 프로세서 주파수와 유사하게 형성되며 특정 기본 주파수를 곱한 값입니다. LGA1700 시스템의 이 기본 주파수는 100MHz 또는 133MHz의 두 가지 옵션에서 선택할 수 있습니다. 이러한 값 사이에는 성능 차이가 없지만 가장 가까운 값 사이의 단계를 결정하여 선택 가능한 메모리 주파수 집합에 영향을 줍니다. 그러나 여기에도 미묘한 차이가 있습니다. Alder Lake의 메모리 컨트롤러 주파수에 적용할 수 있는 최대 작동 배율은 30x이므로 Gear 1 모드의 고속 DDR4 옵션의 경우 기본 메모리 컨트롤러 주파수가 100MHz로 바뀝니다. 쓸모없는 밖으로. Gear 2 모드를 사용하는 DDR5 시스템에서는 두 값을 모두 쉽게 선택할 수 있지만 DDR5를 지원하는 마더보드는 기본적으로 100MHz를 사용하는 경향이 있습니다.
원칙적으로 최신 마더보드는 하나 또는 다른 메모리 옵션을 선택할 때 이 모든 것을 자동으로 고려하지만 마더보드의 BIOS에는 메모리 컨트롤러의 기본 주파수를 수동으로 전환할 수 있는 기능이 있습니다.
DDR5 SDRAM의 전원 공급 방식:
DDR5 모듈 간의 또 다른 주목할만한 차이점은 다른 전원 구성표와 더 낮은 전압을 사용한다는 것입니다. 새 메모리의 전압 변환기는 마더보드에서 모듈 자체로 이동했으며 이제 보드에서 5V를 수신하고 그 자리에서 직접 필요한 전압을 형성합니다. 이것은 칩의 전원 공급 장치의 안정성을 향상시키고 전자기 간섭을 줄이는 것을 가능하게 하지만, 모듈 자체는 전원 요소를 배치해야 하기 때문에 이제 다소 더 비쌉니다. 그러나 이 덕분에 마더보드의 DIMM 슬롯에 대한 전원 공급 방식이 좋지 않은 문제는 과거의 일이 되어야 합니다.
사양에 따라 각 모듈에 설치된 전원 관리 집적 회로는 5개 라인에 전압을 공급해야 하며, 그 중 2개의 주요 전압이 중요합니다. VDD는 메모리 코어에 인가되는 전압이고 VDDQ는 I/O의 전압입니다. 회로. 이 전압의 공칭 값은 1.1V이지만 오버클러킹 메모리 제조업체는 DDR5 메모리 칩이 더 높은 주파수에서 안정적으로 작동하는 데 도움이 되기 때문에 즉시 이 값을 과대평가하기 시작했습니다.
마더보드에서 모듈로 전원 회로를 전송했음에도 불구하고 BIOS를 통해 메모리 전압을 제어하는 기능은 사라지지 않았습니다. LGA1700 보드는 메모리 모듈을 위한 완전한 전원 관리 도구 세트를 제공하며 VDD 및 VDDQ 전압은 5-10mV 단계로 최소 1.435V까지 증가할 수 있습니다. 동시에 전압 변동의 상한이 더 높은 모듈이 있습니다. 이는 제조업체가 선택한 전원 컨트롤러에 의해 결정됩니다. 또한 각 모듈에는 자체 전압 레귤레이터가 있으므로 전원 공급 장치를 별도로 제어할 수 있습니다.
예상과 달리 DDR4에 비해 DDR5 칩이 0.1V로 구동되는 주 전압을 낮추더라도 모듈 발열이 감소하지는 않습니다. 반대로 DDR5는 상대적으로 높은 온도를 경험할 것으로 보입니다.
특히 전압 증가의 경우 상당히 많은 열을 발생시키는 전원 회로에 관한 것입니다. 따라서 오버클러킹 DDR5 SDRAM 모듈의 방대한 방열판은 결코 장식적인 요소가 아니라 정말 필요한 요소입니다.
이상적인 DDR5 - G.Skill Trident Z5 RGB F5-6000U4040E16GX2-TZ5RK:
테스트를 위해 G-Skill에서 DDR5-6000 Trident Z5 RGB 시리즈를 얻을 수 있었습니다. 실험실에서 끝난 F5-6000U4040E16GX2-TZ5RK 키트에는 2개의 16GB 모듈이 포함되어 있습니다. 오버클러킹 DDR5에 적합한 이러한 각 모듈에는 상단 가장자리를 따라 실행되는 방열판과 제어된 RGB 조명이 장착되어 있습니다.
DDR5 모듈은 DDR4 모듈과 매우 유사합니다. 그리고 실제로 그렇습니다. 그들은 동일한 치수를 가지고 있으며 나이프 커넥터의 접점 수도 288개로 동일하게 유지되었습니다. 그러나 DDR5와 DDR4는 논리적인 측면뿐만 아니라 기계적 측면에서도 상호 교환이 불가능합니다. DDR4 DIMM에 새로운 유형의 모듈을 설치하면 적어도 슬롯의 키 슬롯 위치가 다르기 때문에 작동하지 않습니다. 당장 눈에 띄지 않더라도 그는 모듈의 중앙에 더 가까이 다가갔다.
F5-6000U4040E16GX2-TZ5RK 메모리는 40-40-40-76 타이밍용으로 설계되었지만 회사는 구색에서 보다 공격적인 36-36-36-76 지연을 포함하는 유사한 변형을 가지고 있지만 여전히 이상적인 것으로 판명되었습니다. 실험을 위한 시험장. 그 이유는 우선 지스킬의 고속 DDR5 SDRAM 버전이 선택된 삼성 칩을 사용하기 때문이다. 현재로서는 전압 증가에 따른 주파수 확장성 면에서 최선의 선택으로 보인다. 즉, 이러한 메모리는 전설적인 삼성 B-die 칩을 탑재한 DDR4 모듈의 본격적인 후계자라고 할 수 있습니다.
공평하게 말해서 SK하이닉스의 DDR5 칩도 오버클럭 가능성이 높지만 이를 기반으로 하는 메모리는 여전히 매우 드뭅니다. 동시에 Micron에서 만든 가장 일반적인 칩은 불행히도 확장성이 좋지 않습니다. 그러나 가장 일반적인 DDR5-4800 및 DDR5-5200 모듈에서 찾을 수 있으며 이러한 메모리 키트를 DDR5-5600 모드 이상에서 작동하게 하는 것은 거의 불가능합니다.
사양에 따르면 G.Skill F5-6000U4040E16GX2-TZ5RK 키트는 1.3V에서 작동하도록 설계되었으며 이 전압은 DDR5 SDRAM에 대한 1.1V 표준으로 설정된 공칭 값보다 약 20% 높습니다. DDR5 메모리의 상황은 DDR4와 동일합니다. 주파수 증가의 기반이 되는 공급 전압의 증가입니다. 그리고 1.3V 레벨은 너무 높지 않은 것 같습니다. 일부 DDR5 제조업체는 최대 1.4V까지 메모리에 더 높은 전압을 선언하는 것을 주저하지 않습니다.
G.Skill F5-6000U4040E16GX2-TZ5RK 키트에 포함된 모듈은 피어 투 피어이며 각 모듈은 8개의 16Gbit 칩을 사용합니다. 불행히도 16GB 볼륨의 듀얼 랭크 DDR5 모듈은 없습니다. 이는 사용 가능한 칩의 최소 용량이 16GB라는 사실 때문입니다.
G.Skill은 ASUS 및 MSI의 LGA1700 보드와의 호환성을 위해 고속 DDR5 모듈을 사전 테스트하며 이 보드를 추천하여 새로운 메모리의 모든 가능성을 드러낼 수 있습니다. 간편한 구성을 위해 F5-6000U4040E16GX2-TZ5RK에는 XMP 프로필이 있지만 XMP 3.0 기능은 아직 이 모듈에서 사용되지 않습니다. 제조업체에서 준비한 설정의 변형은 하나만 있습니다.
타이밍이 조정된 DDR5 및 DDR4:
이 섹션에서는 미세 조정을 통해 시중에 나와 있는 메모리 모듈을 최대한 활용하려고 하면 어떻게 되는지 설명합니다. 반복해서 보여주듯이 사양 및 XMP에 지정된 것보다 더 공격적인 타이밍을 선택하면 최소한 DDR4의 경우 성능을 크게 향상시킬 수 있습니다. 따라서 그러한 메모리를 신중하게 최적화하면 DDR5보다 훨씬 더 나은 것으로 판명될 수 있습니까? 점검 해보자.
DDR4 시스템에서 가능한 최대 성능을 얻기 위해 테스트의 이 부분에서 Samsung B-die 칩을 기반으로 하는 DDR4 SDRAM 키트를 사용했습니다. 이 메모리를 사용하면 다른 키트보다 대기 시간을 최소화할 수 있습니다. 동시에 가능한 한 메모리 주파수를 높이려고 하지 않았지만 DDR4-4000 모드에서 작업하는 것을 목표로 했습니다. 최대값인 Alder Lake에서는 동일한 컨트롤러와 메모리 주파수인 Gear 1을 사용할 수 있습니다. 동기화는 실제 대기 시간을 상당히 눈에 띄게 줄입니다. 즉, DDR4에서 추가 성능 비율을 추출하기 위해 싸우는 것입니다.
결국 선택한 키트는 16-16-16-34의 타이밍으로 DDR4-4000 상태에서 안정적으로 작동할 수 있었습니다.
결론:
Intel은 Alder Lake의 주요 이점 중 하나로 새로운 DDR5 SDRAM에 대한 지원을 꼽았습니다. 이는 부분적으로 사실입니다. DDR5는 이러한 프로세서가 기록적인 성능을 제공하는 데 실제로 도움이 됩니다. 그러나 그러한 기억의 긍정적인 효과를 과소평가해서는 안됩니다. Alder Lake가 성공한 주된 이유는 메모리가 아니라 마이크로아키텍처입니다. 따라서 DDR4 SDRAM이 장착된 LGA1700 시스템은 존재할 권리가 있습니다. 이전 세대의 메모리는 적어도 Alder Lake 프로세서를 망치지 않습니다.
그럼에도 불구하고 DDR5 SDRAM이 진정으로 마법 같은 효과를 발휘하는 특정 범위의 애플리케이션이 있습니다. 이러한 응용 프로그램은 대규모 데이터 스트리밍을 결합하며, 그 안에 고대역폭 DDR5를 사용하여 최대 두 자리 비율의 매우 눈에 띄는 성능 향상을 제공할 수 있습니다. 그러나 첫째, 그러한 응용 프로그램은 거의 없으며 둘째, 게임은 확실히 그들에 속하지 않습니다. 따라서 고해상도 미디어 콘텐츠 처리와 관련된 특정 전문 활동과 관련된 구성과 관련해서만 DDR5의 중요성에 대해 이야기할 수 있습니다.
일반 사용자의 대다수는 DDR4 버전에서 차세대 Intel 플랫폼으로 쉽게 전환할 수 있습니다. 그러나 Alder Lake의 성능이 최상의 방식으로 드러나기 위해서는 DDR4 메모리를 선택할 때 충분히 높은 주파수와 낮은 대기 시간의 조합에 중점을 두어야 합니다. DDR4-3600에서 DDR4-4000까지 저지연 모드가 가능한 메모리가 이상적입니다. 또한 이 프로세스는 시간이 많이 소요되지만 수동으로 타이밍을 최소화하여 Alder Lake의 성능을 개선하는 데 많은 도움이 됩니다. 그러나 반면에 테스트에서 알 수 있듯이 조정된 DDR4-4000은 Alder Lake 기반 게임 시스템을 최신 DDR5-6000이 장착된 것처럼 거의 빠르게 만듭니다.
그러나 이 기사의 독자 중에는 최신 Core 프로세서와 이전 세대의 메모리를 결합하는 것이 풍수가 아니라고 생각하는 맥시멀리스트가 분명히 있을 것입니다. 그리고 그러한 열광자들에게는 주파수가 잘 확장되고 더 낮은 타이밍을 허용하는 DDR5 SDRAM 키트에 주의를 기울이는 것이 좋습니다. 먼저 삼성칩 기반의 메모리이고, 두 번째로 SK하이닉스 기반의 메모리다. 일반적으로 이러한 초소형 회로는 DDR5-6000 이상 속도용으로 설계된 모듈에 속합니다.
그러나 현재 일반 사용자에게는 DDR5의 장점이 훨씬 더 높은 가격을 정당화할 만큼 명확하지 않습니다. DDR5가 시장에서 널리 사용 가능해질 때까지 일반적인 주파수가 몇 단계 증가할 때까지 이러한 모듈의 비용에 더 이상 참신함과 독점성에 대한 프리미엄이 포함되지 않을 때까지 일반적인 DDR4 SDRAM은 Alder Lake에서 선호하는 옵션으로 남을 것입니다. 우리는 새로운 프로세서와 현재 형태의 새로운 메모리 사이에 특별한 시너지 효과를 감지할 수 없었습니다.
